Interacción Fluido-Estructura (FSI)

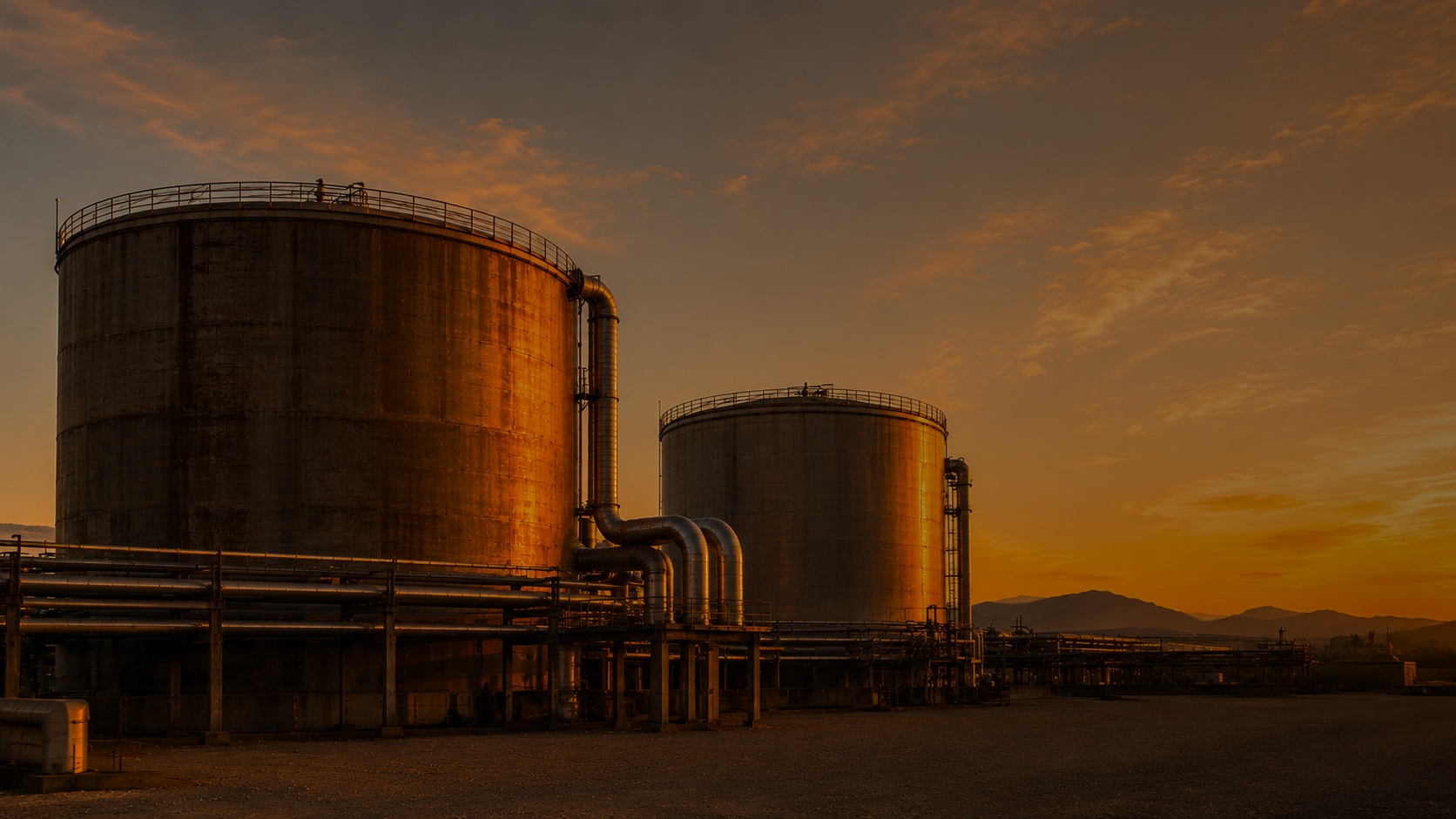

Dos grandes tanques industriales conectados por tuberías aisladas al atardecer.
Cuando el fluido deforma la estructura y la estructura modifica el flujo, calcularlos por separado es aceptar un error de partida. Resolvemos el problema acoplado.

Cuándo se necesita

¿Reconoces tu equipo en alguno de estos casos?

  • Tu equipo sufre transitorios térmicos severos: precalentamientos, primeras fusiones de sales, arranques y paradas frecuentes.
  • Hay riesgo de choque térmico o gradientes de temperatura que generan tensiones que el cálculo estacionario no ve.
  • Las presiones del fluido sobre el sistema no son uniformes y necesitas la distribución real para el cálculo mecánico.
  • Un cálculo desacoplado te ha dado resultados que no cuadran con el comportamiento observado del equipo.

Qué hacemos

Un solo cálculo para un problema acoplado.

Analizamos el fluido y la estructura a la vez, porque ninguno de los dos se puede entender sin el otro.

  • Acoplamiento multifísico

    Analizamos cómo las presiones del fluido generan deformaciones estructurales y cómo estas, a su vez, modifican el comportamiento del flujo. Una visión indispensable para equipos que operan en condiciones extremas.

  • Transitorios térmicos y mecánicos

    Estudiamos el choque térmico y los gradientes transitorios de temperatura, y evaluamos su impacto estructural inmediato y acumulado.

  • Pérdida de carga y cálculo acoplado

    Predecimos la pérdida de carga del fluido al atravesar el sistema y hacemos el cálculo mecánico con la distribución de presiones obtenida del CFD, incluyendo el efecto de las diferencias de presión en conductos y equipos.

Cómo lo hacemos

Acoplamiento CFD → FEA, con verificación sistemática.

Los mapas de temperatura y presión calculados con Ansys Fluent se trasladan directamente al modelo de elementos finitos de Ansys Mechanical a través de Synapp, nuestra plataforma de integración. El cálculo mecánico trabaja así con las condiciones más realistas posibles, paso de tiempo a paso de tiempo, con verificación y validación sistemáticas.

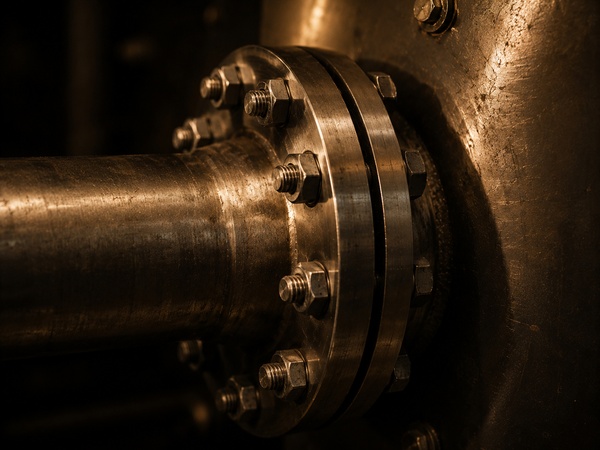

Detalle de una unión bridada que conecta una tubería a un equipo, con los tornillos del anillo a la vista.

Qué entregamos

Entregables concretos, listos para el proceso de certificación.

  • Mapas de temperatura y presión del sistema completo.
  • Cronogramas de tensiones de todos los casos de cálculo simulados.
  • Memoria de cálculo acoplado con todas las comprobaciones, trazable y lista para el proceso de certificación.

Por qué Vanguard FSI

Rigor técnico, riesgos controlados y cálculo listo para certificar.

  • Un solo problema, no dos

    Donde otros tratan el fluido y la estructura por separado, nosotros resolvemos el problema acoplado. Los resultados mecánicos se basan en distribuciones reales de temperatura y presión, no en simplificaciones.

  • Riesgos detectados en fase de diseño

    Identificamos los puntos críticos antes de fabricar: ahorra prototipos, reparaciones y sorpresas en la puesta en marcha.

  • Cálculo listo para certificar

    Trabajamos con Ansys Mechanical y Ansys Fluent y entregamos memorias de cálculo completas y trazables, preparadas para el proceso de certificación que requiera el proyecto.
