Diseño de Elementos de Hormigón Armado

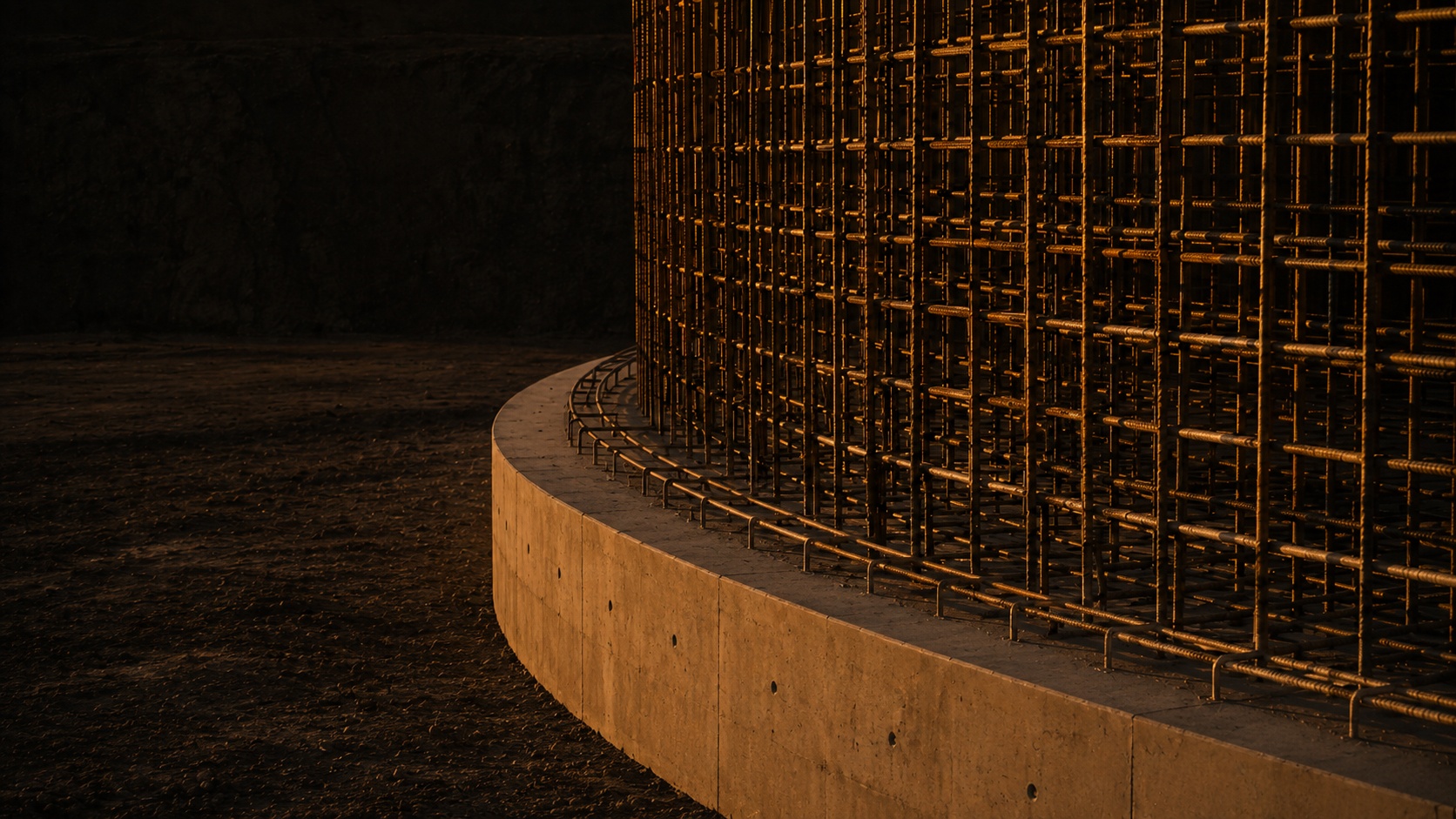

Ferralla curvada de una gran armadura que arranca de un zuncho de hormigón, en obra al atardecer.
Diseñamos los elementos de hormigón que soportan equipos industriales complejos, a partir de los resultados reales del modelo de cálculo.

Cuándo se necesita

¿Tu proyecto encaja con alguno de estos casos?

  • Tu equipo (un tanque de sales, un reactor, un intercambiador de gran tamaño) necesita cimentaciones sometidas a cargas térmicas y mecánicas que el cálculo convencional de estructuras no cubre.
  • Las acciones sobre el hormigón provienen de un modelo FEA y hay que convertirlas rigurosamente en esfuerzos de diseño.
  • El proyecto se debe justificar según EN 1992-1-1 (Eurocódigo 2) o ACI 318-25, o ambos.

Qué hacemos

De las tensiones del modelo a los planos de armaduras.

Hacemos el puente entre el cálculo del equipo y el diseño del hormigón que lo soporta.

  • Postproceso de tensiones a esfuerzos de diseño

    Convertimos las tensiones del modelo mecánico en los esfuerzos clásicos de diseño de estructuras de hormigón: axil, momento flector y cortante.

  • Diseño de armaduras

    Diseño completo de las armaduras de refuerzo según EN 1992-1-1 y ACI 318-25, coherente con las condiciones reales de carga del equipo.

  • Documentación para obra

    Informe de cálculo con todas las comprobaciones y armaduras, preparado para la aprobación y la ejecución.

Cómo lo hacemos

Del modelo FEA, no de una estimación de cargas.

El punto de partida son los cronogramas de tensiones del modelo FEA — no una estimación de cargas. Synapp automatiza el postproceso hacia esfuerzos de diseño y las comprobaciones normativas, lo que nos permite verificar más casos de carga con más resolución.

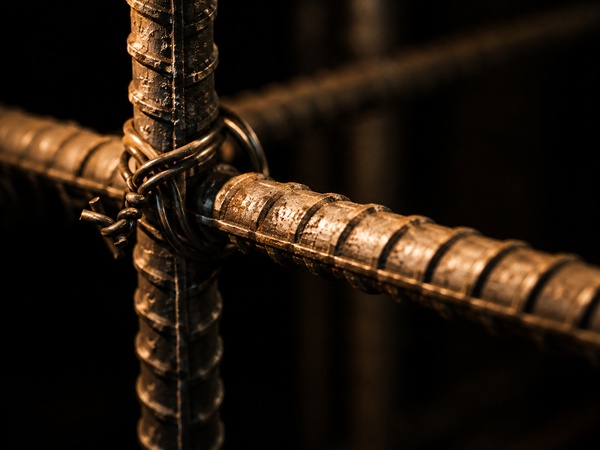

Detalle del cruce de dos barras corrugadas atadas con alambre de ferralla.

Qué entregamos

Documentación lista para aprobación y obra.

  • Esfuerzos de diseño derivados del modelo mecánico completo.
  • Diseño de armaduras con comprobaciones según EN 1992-1-1 y ACI 318-25.
  • Informe de cálculo apto para aprobación y ejecución de obra.

Por qué Vanguard FSI

Rigor técnico, riesgos controlados y cálculo listo para certificar.

  • Un solo problema, no dos

    Donde otros tratan el fluido y la estructura por separado, nosotros resolvemos el problema acoplado. Los resultados mecánicos se basan en distribuciones reales de temperatura y presión, no en simplificaciones.

  • Riesgos detectados en fase de diseño

    Identificamos los puntos críticos antes de fabricar: ahorra prototipos, reparaciones y sorpresas en la puesta en marcha.

  • Cálculo listo para certificar

    Trabajamos con Ansys Mechanical y Ansys Fluent y entregamos memorias de cálculo completas y trazables, preparadas para el proceso de certificación que requiera el proyecto.
